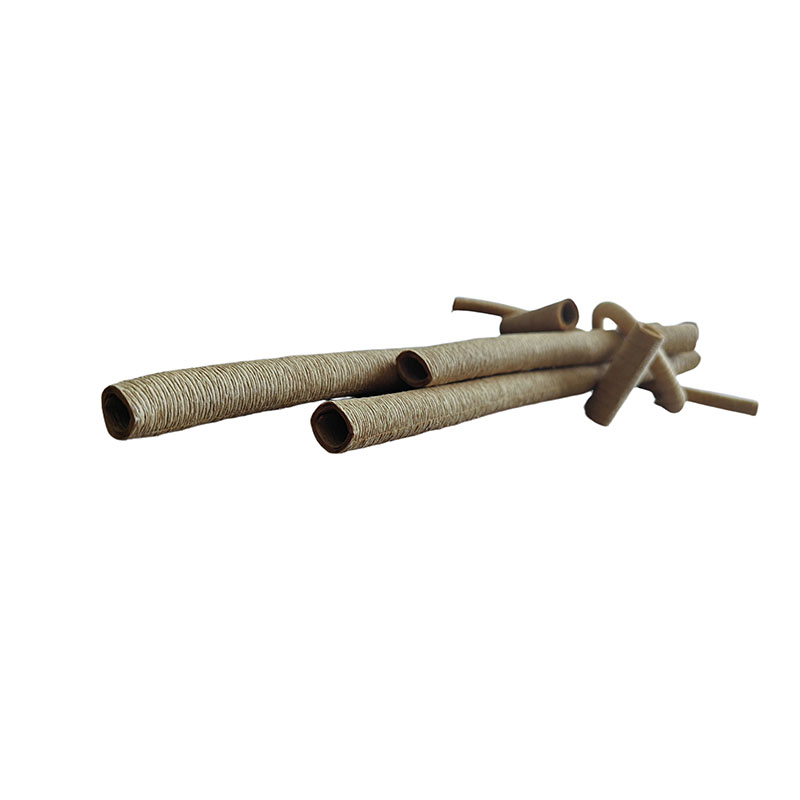

Öljyupomuuntajien rakenteellinen ja toiminnallinen luotettavuus riippuu täysin niiden sisäisten eristysverkkojen eheydestä. Kun suurjännitemuuntajat toimivat jatkuvassa lämpö- ja sähkörasituksessa, sisäiset johtimet vaativat joustavia, korkeadielektrisiä esteitä, jotka voivat taipua romahtamatta. Analysoimme kuinkaSähköeristys kreppipaperiputki, valmistajaHanyao, toimii peruskomponenttina nykyaikaisissa kiinteissä eristysjärjestelmissä. Tutkimme sen raaka-ainekemiaa, mekaanista käyttäytymistä fysikaalisessa taivutuksessa, kemiallisia vuorovaikutuksia muuntajaöljyn kanssa ja erityisiä valmistusparametreja osoittaaksemme, kuinka se maksimoi muuntajan käyttöiän.
Korkeajännitteiset tehomuuntajat kokevat vaihtelevia sähkökenttiä, voimakkaita lämpöjaksoja ja vakavia mekaanisia voimia oikosulkutapahtumien aikana. Sisäisten johtojen ja liitäntäjohtimien, jotka lähtevät aktiivisten kelojen käämeistä, on kuljettava monimutkaisia polkuja päästäkseen liitinholkkeihin.
Jäykkien eristysmateriaalien käyttö näillä reiteillä luo merkittäviä toiminnallisia haavoittuvuuksia. Jäykät putket halkeilevat usein mekaanisen tärinän vaikutuksesta tai vääristyvät asennuksen aikana, mikä johtaa paikalliseen eristysvaurioon. Kun eristekerrokseen muodostuu rako, voi syntyä osittaisia purkauksia, jotka heikentävät nopeasti ympäröivää muuntajaöljyä ja aiheuttavat katastrofaalisia järjestelmävikoja.
Näiden fyysisten haasteiden voittamiseksi muuntajainsinöörit määrittelevät korkean joustavuudenSähköeristys kreppipaperiputkituottanutHanyao. Tämä joustava komponentti tarjoaa jatkuvan, erittäin tasaisen dielektrisen esteen, joka mukautuu täydellisesti kaareviin sisäisiin johtoihin halkeilematta tai taipumatta kovan fyysisen paineen alaisena.
Pitkän aikavälin suorituskyky anSähköeristys kreppipaperiputkiriippuu suoraan sen raaka-aineiden puhtaudesta. Kaikki kemialliset kontaminaatiot tai jäännösvalkaisuaineet paperirakenteessa nopeuttavat kemiallista vanhenemista, kun ne altistetaan kuumalle muuntajaöljylle.
Ennenaikaisen hajoamisen estämiseksiHanyaotuotantolaitos vaatii käyttämään korkealuokkaista, valkaisematonta rikkihappohavupuusellua. Tämä erityinen raaka-aine säilyttää pitkät, tiheät luonnolliset selluloosakuitunsa, mikä antaa valmiille paperiputkelle sen poikkeukselliset fysikaaliset ominaisuudet:
• Suuri vetolujuus: Pitkät selluloosakuidut jakavat mekaaniset kuormat tasaisesti putken seinämän poikki, jolloin se kestää suurta jännitystä manuaalisen asennuksen tai koneen käsittelyn aikana.
• Erinomainen repeytymiskestävyys: Valkaisemattomat orgaaniset rakenteet kestävät luonnollisesti repeytymistä ja halkeilua, kun ne altistetaan suurille nestevirroille tai muuntajan säiliön sisällä liikkuville mekaanisille voimille.
• Kemiallinen neutraalisuus: Valkaisukemikaalien poistaminen säilyttää paperin molekyylin stabiilisuuden ja varmistaa, että se ei vapauta haitallisia ioneja tai happamia yhdisteitä, jotka voivat heikentää ympäröivää muuntajaöljyä.
Suurin etu käyttää anSähköeristys kreppipaperiputkitavallisen jäykän paperi- tai muoviholkin sijaan on sen erinomainen joustavuus. Tämä joustavuus johtuu kontrolloidusta kreppausprosessista, joka tuo mikroskooppisia poimuja ja aaltoja pohjaeristepaperiin ennen kuin se kääritään putkeen.
Kun teknikko taivuttaa putkea seuratakseen tiukkaa johtimen sädettä, ulkoreunan mikroskooppiset kreppitaitokset laajenevat tasaisesti absorboimaan vetojännityksen. Samalla sisäsäteen taitokset puristuvat puhtaaksi. Tämä käyttäytyminen mahdollistaa putken täydellisen pyöreän sisähalkaisijan säilyttämisen ilman puristumista tai seinämän repeytymistä, mikä varmistaa, että sisäinen kuparijohdin pysyy täysin eristettynä ja suojattuna koko mutkan ajan.
Kiinteät selluloosamateriaalit ja nestemäiset dielektriset öljyt toimivat yhdessä eristäen öljyllä upotettuja muuntajia. TheSähköeristys kreppipaperiputkion avainrooli tämän vuorovaikutuksen maksimoinnissa.
Mikrokrepattu muotoilu antaa paperiputkelle huomattavasti suuremman pinta-alan verrattuna litteisiin, tavallisiin voimapaperiholkkeihin. Muuntajasäiliöön upotettuna huokoiset paperirakenteet toimivat kuin orgaaninen sieni, joka imee ja pitää sisällään suuria määriä eristeöljyä. Tämä öljyllä kyllästetty paperikokonaisuus estää nesteen epäpuhtauksien jäämien muodostamat johtavat reitit, mikä hidastaa materiaalin ikääntymistä ja antaa järjestelmän kestää korkeita sähkökentän jännityksiä.
Koska öljyllä kyllästetty kreppipaperi pidättää suuren määrän öljyä suoraan johtimen pintaa vasten, se helpottaa tehokasta lämmönsiirtoa pois kuumista kuparijohtimista. Tämä jäähdytysvaikutus alentaa muuntajan paikallista käyttölämpötilaa ja suojaa luokan A (105 °C) eristysrunkoa lämpövaurioilta huippukuormitusjaksojen aikana.
Teollinen muuntajien valmistus edellyttää tarkkaa mittojen noudattamista sen varmistamiseksi, että eristyskomponentit sopivat täydellisesti kuparijohtojen päälle. Pienet kokovaihtelut voivat aiheuttaa vaarallisia sisäisiä välysongelmia.
Alla oleva eritelmämatriisi esittää yksityiskohtaiset tekniset standarditoleranssit, joita ylläpidetään kaikkiallaHanyaotuotantolinja.
| Rakenneparametri | Kalibroitu ulottuvuusmetriikka | Teknisen toleranssin perustaso |
| Sisähalkaisija (ID) | Alue 4 mm - 68 mm | Tarkkuusvarianssi ± 0,5 mm |
| Seinän paksuus (T) | Säädettävissä 1 mm - 6 mm | Yhdenmukaiset kerroksen sovelluskriteerit |
| Ulkohalkaisija (OD) | Laskettu ID + 2T | Suhteutettu mukautettuihin kokoonpanoihin |
| Vakiopituus | 1000 mm - 1500 mm osat | Pituuspoikkeama 20 mm |
| Dielektrinen lujuus (T = 1) | Todennettu vähintään 15 Kv | Testattu tiukassa öljykasvatuksessa |
| Dielektrinen lujuus (T = 1,5) | Todennettu vähintään 20 Kv | Testattu tiukassa öljykasvatuksessa |
| Dielektrinen lujuus (≥ 2) | Todennettu vähintään 35 Kv | Testattu tiukassa öljykasvatuksessa |
| Lämmönkestävyysluokitus | Sertifioitu luokkaan A asti (105°C) | Pitkäaikainen toimintakyky |
| Perusmateriaalin lähde | Valkaisematon rikkihappohavupuumassa | Raaka-aineiden puhtauden seuranta |
Luotettavien eristyskomponenttien hankinta on välttämätöntä maailmanlaajuisille muuntajavalmistajille, joiden on taattava vuosikymmeniä häiriötön laitteiden toiminta.
Jokainen eristysmateriaalierä, jonka valmistaaHanyaokäy läpi tiukat laatutestit. Kansainvälisten asiakkaiden pyynnöstä materiaalimme toimitetaan säännöllisesti riippumattomalle kolmannen osapuolen laboratoriolle CEMT validoitavaksi. Tämä testaus varmistaa dielektrisen lujuuden, öljyn yhteensopivuuden ja lämpöstabiilisuuden varmistaen tiukkojen kansainvälisten suorituskykystandardien noudattamisen.
Suzhoun kaupungissa sijaitseva tuotantolaitoksemme on vain 100 km:n päässä Shanghain satamasta. Tämä strateginen maantieteellinen sijainti mahdollistaa nopeat toimitukset ja luotettavat toimitusaikataulut kansainvälisille ostajille. Herkkien selluloosatuotteiden suojaamiseksi pitkän matkan merikuljetuksen aikana jokainen tilaus pakataan turvallisesti raskaisiin, pölytiiviisiin pahvilaatikoihin, jotta ne saapuvat täysin kuivana ja valmiina valmistettaviksi.
Kyllä. Tuotantolaitoksemme on varustettu automatisoiduilla leikkaus- ja kelauskoneilla, joiden avulla voimme prosessoida normaalikokoisia materiaaleja räätälöityiksi sisähalkaisijoiksi ja seinämäpaksuuksiksi räätälöityiksi muuntajan suunnitteluvaatimuksiin.
Selluloosamateriaalit imevät luonnollisesti kosteutta, mikä alentaa niiden yleistä dielektristä lujuutta. Optimaalisen suorituskyvyn varmistamiseksi eristetylle sydänkokoonpanolle on suoritettava tavallinen tyhjiökuivaus ja öljykyllästysjakso ennen muuntajan täyttämistä ja sulkemista.
Tarjoamme kattavan valikoiman eristemateriaaleja, joiden avulla voit hankkia timanttipistepaperia, esipuristettua puristuslevyä, eristävää voimapaperia, polyesterikalvoja, polyimidikalvoja ja monikerroksisia joustavia laminaatteja, kuten NMN, NHN ja AMA, yhdessä yhdistetyssä lähetyksessä.
Vakaa sisäinen eristys on keskeinen takuu korkeajännitteisten öljymuuntajien pitkäjaksoiselle ja turvalliselle toiminnalle. Jäykät eristysholkit voivat helposti aiheuttaa eristeen rikkoutumisen laitteiston kokoonpanon ja pitkäaikaisen käytön aikanaHanyao sähköeristys kreppipaperiputketratkaisee täydellisesti taivutuseristyksen kipukohdat erinomaisella joustavuudella, vakaalla dielektrisellä ominaisuuksilla ja hyvällä öljyyhteensopivuudella.
Ammattimainen eristysmateriaalien valmistuskokemus,Hanyaotukee täysikokoista räätälöintiä, tiukkaa mittatoleranssin valvontaa ja kolmannen osapuolen laatutestausta. Kaikki tuotteet vastaavat kansainvälisiä muuntajateollisuuden standardeja, ja tarjoamme nopeita maailmanlaajuisia kuljetuspalveluita, jotka perustuvat ylivoimaisiin maantieteellisiin logistiikkaetuihin. Ostaaksesi korkealaatuistaSähköeristys kreppipaperiputkija saat ammattimaisen sähköeristysratkaisun tuen,ota meihin yhteyttänyt saadaksesi ilmaisia materiaalinäytteitä ja tarkan räätälöidyn tarjouksen.
