Öljytyyppisten muuntajien suorituskyky on vakaa, mutta useimmat odottamattomat viat eivät ala "öljyongelmista" - ne alkavat, kun eristys vanhenee hiljaa, imee kosteutta tai menettää mekaanisen lujuuden. Jos valitset materiaaleja, hallinnoit korjausta tai yrität pysäyttää toistuvia vikoja, eristysjärjestelmä on paikka, jossa luotettavuus voitetaan (tai menetetään).
Tämä opas selittää kuinkaÖljytyyppisten muuntajien sähköeristysmateriaalittyöskennellä yhdessä järjestelmänä – paperi, puristuskartonki, välilevyt, sulkukomponentit ja korkean lämpötilan vaihtoehdot – ja miten ne valitaan lämmön, kosteusriskin, dielektrisen varmuusmarginaalin ja mekaanisen kuormituksen perusteella. Saat käytännön päätössääntöjä, vertailutaulukon, yleisiä vikakuvioita, huoltovinkkejä ja usein kysyttyjä kysymyksiä, jotka on suunniteltu ostajille, insinööreille ja huoltotiimeille, jotka haluavat vähemmän katkoksia ja pidemmän muuntajan käyttöiän.
Monien operaattoreiden yhteinen kipukohta on raa'an yksinkertainen: muuntajilla on tapana epäonnistua pahimmalla mahdollisella hetkellä. Ja kun he tekevät, vahinko on harvoin "yksi huono osa". Se on tyypillisesti ketjureaktio, joka alkaa eristeen ikääntymisestä:
Toisin sanoen,Öljytyyppisten muuntajien sähköeristysmateriaaliteivät ole taustayksityiskohtia - ne ovat muuntajan "elämän tuki". Valitse hyvin, ja ostat vuosia. Valitse huonosti, ja ostat vaivaa.
Öljytyyppiset muuntajat luottavat kerrostettuun puolustukseen. Jokainen kerros käsittelee erilaista työtä, ja parhaat tulokset saadaan, kun materiaalit ovat yhteensopivia öljyn kanssa, stabiileja käyttölämpötilassa ja riittävän lujia kestämään mekaanista rasitusta.
Mitä eristysjärjestelmän on saavutettava:
Käytännön ajattelutapa: jos vaihdat yhtä kappaletta (paperityyppi, puristuslevyn paksuus, liimakuvio, välikappaleen geometria), tarkista, mitä muutos vaikuttaa kuivumisaikaan, öljykyllästykseen, välyksiin ja mekaaniseen puristuspaineeseen. Tässä monet "se näytti hyvältä paperilla" -projektit menevät sivuttain.
Alla on eristeperheet, joita käytetään yleisimmin öljytäytteisissä malleissa. Tarkka materiaaliluettelosi riippuu jänniteluokasta, käämitysrakenteesta, lämpöluokan tavoitteesta ja valmistusmenetelmästä – mutta nämä rakennuspalikat näkyvät yhä uudelleen.
Jos toimintasi kärsii korkeasta ympäristön lämmöstä, säännöllisistä kuormitusjaksoista tai rajoitetuista huoltoikkunoista, ota huomioon, että materiaalin valinnassa ei ole kyse pelkästään dielektrisestä lujuudesta "nykyään". Kyse on vuosien ikääntymisestä.
Tässä on suora tapa valitaÖljytyyppisten muuntajien sähköeristysmateriaalitjoutumatta markkinointiväitteisiin: aloita todellisesta stressiprofiilistasi, älä luettelosta.
1) Lämpötila- ja ylikuormituskäyttäytyminen
2) Kosteusriski ja kuivauskäytännöt
3) Mekaaninen jännitys ja oikosulkuvoimat
4) Sähköinen jännitysjakauma
Jos haluat käytännöllisen oikotien: kun epäonnistumiset toistuvat, yleensä kosteus + lämpö + saastuminen vaikuttavat yhdessä. Parempi eristysvalinta (ja parempi prosessinhallinta) rikkoo tämän kolmion.
| Materiaaliperhe | Tyypillisiä sovelluksia | Keskeiset vahvuudet | Varotoimenpiteet |
|---|---|---|---|

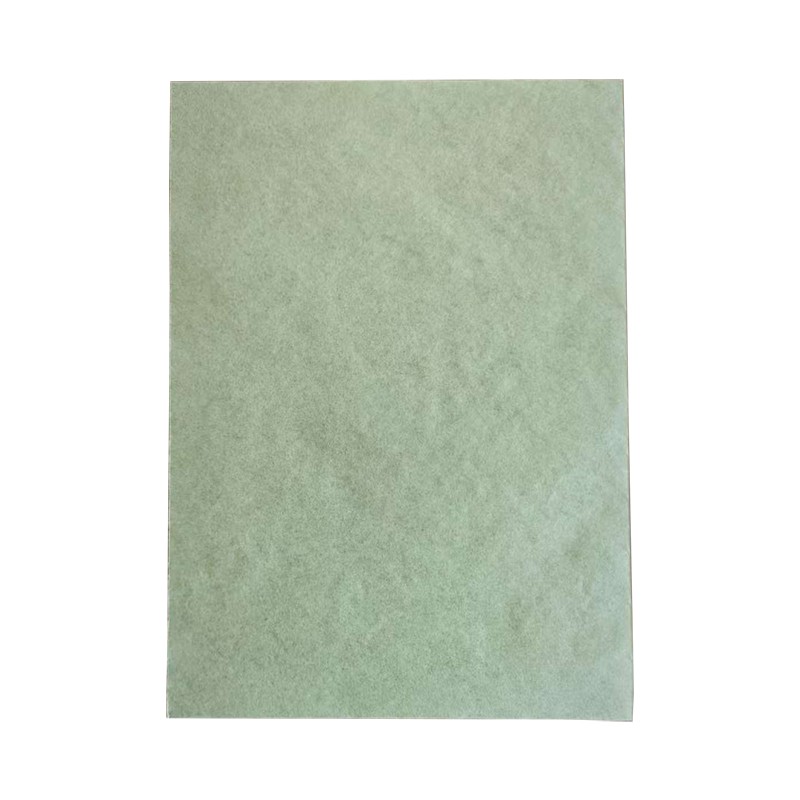

| Selluloosa eristepaperi | Käännös- ja kerroseristys | Erinomainen dielektrinen suorituskyky kuivana ja öljyllä kyllästettynä; kustannustehokas | Kosteudelle herkkä; ikääntyminen kiihtyy lämmön ja hapen vaikutuksesta |
| Kreppipaperi (selluloosa) | Lyijyeristys, epäsäännöllisten osien kääriminen | Joustava ja mukautuva; vähentää ryppyjä ja aukkoja | Silti kosteudelle herkkä; tarvitsee hyvän kyllästyksen |

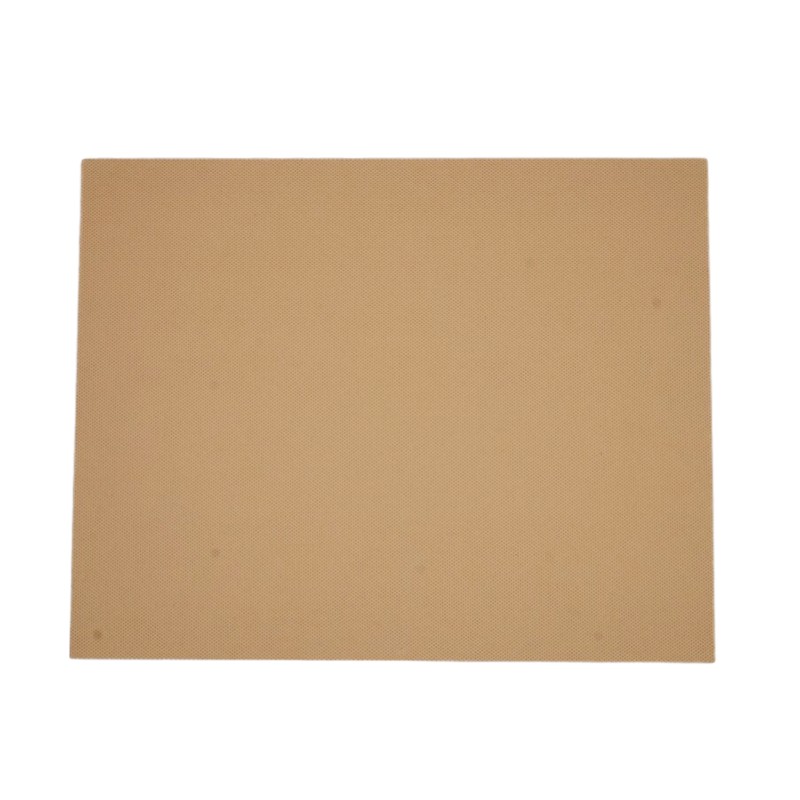

| Pahvi/laminoitu kartonki | Esteet, välilevyt, päätyrenkaat, öljykanavien rakenteet | Mekaaninen tuki + eristys; auttaa ylläpitämään välejä stressissä | Pidempi kuivumisaika; paksuus ja tiheys vaikuttavat käsittelyyn |
| Este/sylinterirakenteet | Kenttäohjaus, korkean jännityksen alueet | Parantaa sähköisen jännityksen jakautumista; vähentää paikallista purkautumisriskiä | Design-herkkä; huono geometria voi vangita öljyä tai luoda teräviä jännityspisteitä |
| Aramidipaperi / korkean lämpötilan eristys | Korkeat lämpömarginaalit, ankarat käyttöjaksot | Parempi suorituskyky korkeammissa lämpötiloissa; tukee pidempää käyttöikää lämmössä | Korkeammat kustannukset; on vahvistettava öljyn yhteensopivuus ja prosessin sopivuus |
| Liimakuvioiset liimapaperit | Kerroksen vakaus, kokoonpanon mukavuus | Vähentää vaihtamista; voi parantaa käämityksen kestävyyttä | Liiallinen liimaus voi vähentää öljyn virtausta ja hidastaa kuivumista |
Jos olet koskaan kysynyt: "Miksi se epäonnistui, kun öljytestit näyttivät hyvältä?" - et ole yksin. Eristyshäiriöt voivat piiloutua laukaisutapahtumaan asti. Tässä ovat mallit, jotka usein liittyvät todellisiin syihin:
Kenttävinkki:Älä pidä eristystä passiivisena vianetsintää tehdessäsi. Kysy "Missä on suurin sähköinen rasitus?" ja "Missä on kuumin paikka?" Nämä kaksi sijaintia selittävät useimmat toistuvat viat.
Eristysmateriaalien ostaminen "paksuuden ja hinnan" perusteella on se, kuinka piilotettu riski livahtaa muuntajaan. Käytä tätä tarkistuslistaa vähentääksesi yllätyksiä:
Jos hankit eristystä tuotantoa tai kunnostusta varten, työskentely toimittajan kanssa, joka ymmärtää muuntajien kokoonpanon realiteetit, voi lyhentää läpimenoaikoja ja vähentää uudelleentyöstöä.Suzhou Hanyao New Materials Co., Ltd.tukee öljytyyppisten muuntajien eristysmateriaalien tarjontaa ja voi tarjota muunnettuja komponentteja ja yhteensopivia materiaalisarjoja yleisiin käämi- ja esterakenteisiin.
Kysymys 1: Onko muuntajan eristys lähinnä dielektristä?
Dielektrinen lujuus on välttämätöntä, mutta pitkän aikavälin luotettavuus riippuu yhtä paljon lämpövanhenemisesta, kosteuskäyttäytymisestä ja mekaanisesta stabiilisuudesta. Materiaali voi testata lujaa laboratoriossa ja silti epäonnistua käytön aikaisessa vaiheessa, jos se vangitsee kosteutta, deformoituu puristuksen vaikutuksesta tai hajoaa nopeammin kuuman pisteen lämpötiloissa.
Q2: Miksi kosteus aiheuttaa niin monia ongelmia öljytyyppisissä muuntajissa?
Kosteus vähentää dielektristä lujuutta ja nopeuttaa selluloosan ikääntymistä. Se lisää myös osittaisen purkauksen mahdollisuutta muuttamalla sähköisen jännityksen jakautumista ja kannustamalla seurantaa. Hankalinta on se, että kosteus voi jäädä paksumpiin osiin, ellei kuivausta ja kyllästystä tehdä kunnolla.
Q3: Milloin minun pitäisi harkita korkean lämpötilan eristyspäivityksiä?
Harkitse päivityksiä, kun hot-spotin lämpötila on korkea, ylikuormituksia esiintyy usein, ympäristön lämpötila on kova tai muuntajan on toimittava luotettavasti minimaalisella seisokkiajalla. Korkean lämpötilan materiaalit voivat tarjota ylimääräistä lämpömarginaalia ja hidasta vanhenemista, mutta niiden on sopia öljykyllästysprosessiin ja suunnitteluvälyksiin.
Q4: Miksi jotkin korjatut muuntajat epäonnistuvat uudelleen nopeasti?
Monet nopeita toistuvia vikoja tapahtuu, koska korjaus kohdistuu oireisiin (öljyn vaihto, näkyvä vaurioitunut alue), mutta ei perimmäiseen syyyn: kosteuden jakautumiseen, kontaminaatiolähteisiin, geometriaongelmiin, jotka keskittyvät sähköjännitykseen, tai heikentyneet mekaaniset tuet, jotka mahdollistavat käämityksen liikkeen.
Q5: Mikä on yksinkertaisin tapa vähentää eristysriskiä hankinnan aikana?
Käsittele eristystä järjestelmänä: pyydä tasalaatuista erälaatua, vahvista pakkaus kosteussuojaa varten, tarkista yhteensopivuus kuivaus- ja öljykyllästysvaiheiden kanssa ja varmista, että mekaaniset ominaisuudet vastaavat muuntajasi näkemiä voimia. Oikea toimittaja voi auttaa sinua sovittamaan materiaalit suunnitteluusi sen sijaan, että arvailet.
Jos arvioitÖljytyyppisten muuntajien sähköeristysmateriaalituusissa rakennuksissa tai kunnostustoissa pieni parannus materiaalien sopivuuteen ja prosessien yhteensopivuuteen voi johtaa vuosien pidempään käyttöikään.
KertoaSuzhou Hanyao New Materials Co., Ltd.muuntajatyyppisi, jänniteluokkasi, hot-spot-odotukset ja tarvitsemasi eristyskomponentit – jaota meihin yhteyttäkeskustellaksesi sopivista materiaalivaihtoehdoista ja toimitusjärjestelyistä projektiisi.
