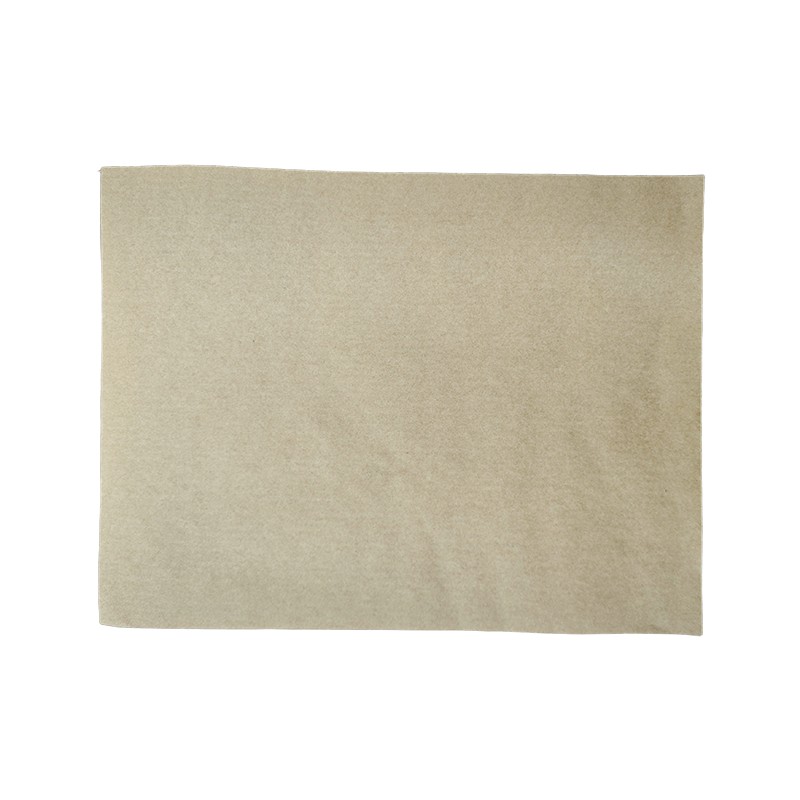

Sähköeristyksen alalla materiaalivalinnat määräävät suoraan muuntajien ja muiden suurjännitelaitteiden luotettavuuden ja käyttöiän. TheSähköeristys voimapaperialkaenHanyaoon muuntajien eristysjärjestelmien peruskomponentti, joka tarjoaa todistetusti mekaanisen lujuuden, dielektrisen eheyden ja lämpöstabiilisuuden yhdistelmän. Valmistettu 100 % erittäin puhtaasta puumassasta, tämä paperi tarjoaa erinomaisen suorituskyvyn myös vaativissa olosuhteissa. Paksuusvaihtoehdoilla 80 μm - 170 μm ja A-luokan eristysstandardien (105 °C) mukainen se on tärkeä rooli kelojen eristyksessä, kaapelien kääreessä ja muissa kriittisissä sähkösovelluksissa. Tässä artikkelissa tarkastellaan tuotteen teknisiä tietoja, keskeisiä ominaisuuksia ja valmistuslaatua, mikä tekee siitä luotettavan valinnan muuntajien ja moottorien valmistajille maailmanlaajuisesti.
Muuntajat ovat sähkövoimajärjestelmien työhevosia, ja niiden luotettavuus riippuu niiden eristysjärjestelmien eheydestä. Käytettyjen eri eristysmateriaalien joukossa sähköeristysvoimapaperi on edelleen peruskomponentti, erityisesti öljytäytteisissä muuntajissa. Sen tehtävänä on tarjota sähköeristys käämikerrosten välillä, tukea mekaanista vakautta ja kestää jatkuvan toiminnan lämpö- ja sähkörasituksia. TheSähköeristys voimapaperialkaenHanyaoon valmistettu erityisesti täyttämään nämä tiukat vaatimukset.
Paperi on valmistettu 100 % puumassasta korkeimpien puhtausstandardien mukaisesti, mikä varmistaa alhaisen ionipitoisuuden ja tasaiset dielektriset ominaisuudet. Sen korkea mekaaninen lujuus yhdistettynä erinomaiseen venymä- ja repeytyskestävyyteen mahdollistaa rakenteen eheyden säilyttämisen muuntajan asennuksen ja käytön aikana. Muuntajaöljyllä kyllästettynä paperin dielektrinen lujuus paranee entisestään, mikä takaa luotettavan eristyksen muuntajan käyttöiän ajan. 8 kV/mm läpilyöntijännitteellä ja alle 8 mS/m vesipitoisen uutteen johtavuudella tämä paperi täyttää sähköteollisuuden tiukat laatuvaatimukset.
Seuraavassa taulukossa on yhteenveto laitteen tärkeimmistä teknisistä tiedoistaSähköeristys voimapaperialkaenHanyao.
| Omaisuus | Yksikkö | 80 μm | 130 μm | 170 μm |
| Paksuus | μm | 80 ±5,0 | 130 ±7,0 | 170 ±10,0 |
| Tiheys | g/cm³ | 0,85–0,95 | ||
| Vetolujuus (MD) | N/mm | 6 | 11 | 14 |
| Vetolujuus (TD) | N/mm | 3.2 | 5.2 | 7 |
| Pidentymä (MD) | % | ≥2,0 | ||
| Pidentymä (TD) | % | ≥5.4 | ||
| Revittävyys (cross Machine) | mN | ≥ 540 | ≥1080 | ≥ 1390 |
| Folding Endurance (Cross Machine) | kertaa | ≥ 1800 | ≥ 2200 | ≥ 2500 |
| Jakojännite | kV/mm | 8 | ||
| Vesiuutteen johtavuus | mS/m | ≤8 | ||
| Vesiuutteen pH | — | 6,5–8,0 | ||
| Ilmanläpäisevyys | μm/(Pa·s) | ≤0,510 | ||
| Tuhkasisältö | % | ≤0,7 | ||
| Kosteuspitoisuus | % | 6–8 | ||
Nämä tiedot osoittavat paperin tasaisen laadun ja soveltuvuuden vaativiin eristyssovelluksiin. Materiaali on luokiteltu A-luokan eristeeksi, joka kestää käyttölämpötiloja 105°C asti.
TheSähköeristys voimapaperitarjoaa useita suorituskykyetuja, jotka tekevät siitä luotettavan valinnan muuntajien ja moottorien valmistajille.
Paperi on valmistettu 100 % puumassasta, jonka puhtausaste on korkein. Alhainen epäpuhtauspitoisuus minimoi ionikontaminaation, joka voi heikentää dielektrisiä ominaisuuksia ajan myötä. Näin varmistetaan, että paperi säilyttää eristyskykynsä muuntajan koko käyttöiän ajan, myös vaikeissa käyttöolosuhteissa.
Korkea vetolujuus (jopa 14 N/mm konesuunnassa) ja erinomainen repäisylujuus takaavat paperin mekaanisen vakauden, jota tarvitaan muuntajan käämityksen ja asennuksen aikana. Korkea taittumiskestävyys (jopa 2500 jaksoa) varmistaa, että paperi kestää toistuvaa taivutusta ja käsittelyä vahingoittumatta.
Paperi tuottaa 8 kV/mm läpilyöntijännitteen, mikä takaa luotettavan sähköeristyksen käämikerrosten välillä. Vesiuutteen alhainen johtavuus (≤8 mS/m) ja neutraali pH (6,5–8,0) varmistavat yhteensopivuuden muuntajaöljyn ja muiden eristysnesteiden kanssa.
Sen lisäksi, että paperia käytetään tehomuuntajien välisenä eristeenä, sitä käytetään myös tehokaapelin eristykseen, reunalistoihin ja muiden eristystuotteiden, kuten timanttipistepaperin (DDP) pohjamateriaaliksi. Hanyao prosessoi tämän paperin eri muotoihin vastatakseen asiakkaiden erityisvaatimuksiin.
TheSähköeristys voimapaperiSitä käytetään erilaisissa sovelluksissa sähköteollisuudessa:
• Tehomuuntajat– Tarjoaa eristyksen käämikerrosten välillä, mikä varmistaa sähköisen eheyden ja mekaanisen vakauden.
• Jakelumuuntajat– Käytetään kerrosten välisenä eristeenä pienemmissä muuntajissa, mikä tarjoaa luotettavan suorituskyvyn edulliseen hintaan.
• Instrumenttimuuntajat– Varmistaa mittaus- ja suojalaitteiden tarkan ja luotettavan toiminnan.
• Virtakaapelit– Tarjoaa eristyksen suurjännitekaapeleille, jotka kestävät sähkö- ja lämpörasituksia.
• Sähkömoottorit ja generaattorit– Käytetään staattori- ja roottorieristysjärjestelmissä, mikä lisää koneen yleistä luotettavuutta.
• Eristyskomponentit– Käsitelty reunaliuskoiksi, kreppipaperiputkiksi ja muiksi muotoiltuiksi osiksi räätälöityjä eristysratkaisuja varten.
Paperin monipuolisuus ja luotettavuus tekevät siitä perusmateriaalin sähkölaitteiden valmistuksessa ja huollossa.
Hanyaoon erikoistunut sähköeristysmateriaaleihin vuodesta 2012 lähtien keskittyen tasaiseen laatuun ja asiakastyytyväisyyteen. Yritys sijaitsee Suzhoun kaupungissa, lähellä Shanghain satamaa, mikä mahdollistaa tehokkaan maailmanlaajuisen logistiikan. Hanyao tekee yhteistyötä luotettavien paikallisten valmistajien kanssa, jotka on varustettu huippuluokan tuotantolinjoilla ja nykyaikaisilla laboratorioilla varmistaakseen tuotteiden laadun.
Tuotteen on testannut kolmannen osapuolen laboratorio CEMT asiakkaan pyynnöstä, mikä vahvistaa sen kansainvälisten standardien mukaisuuden. Hanyaon tuotantokapasiteettiin kuuluu leikkaus- ja käämityskoneet standardimateriaalien prosessoimiseksi räätälöityihin mittoihin, mikä tarjoaa joustavuutta erilaisiin asiakkaiden tarpeisiin. Yritys ylläpitää varastotilannetta nopeaa toimitusta varten, mikä lyhentää kiireellisten tilausten toimitusaikoja.
V: Paperi on luokiteltu A-luokan eristeeksi, ja sen enimmäiskäyttölämpötila on 105 °C.
V: Paperin läpilyöntijännite on 8 kV/mm, mikä varmistaa luotettavan sähköeristyksen suurjännitesovelluksissa.
V: Kyllä, paperi on erityisesti suunniteltu öljytäytteisille muuntajille ja on yhteensopiva muuntajaöljyn kanssa. Sen alhainen johtavuus ja neutraali pH takaavat hyvän öljyn yhteensopivuuden.
V: Kyllä, Hanyao voi käsitellä paperin mukautettuihin kokoihin käyttämällä leikkaus- ja kelauslaitteita. Ota yhteyttä myyntitiimiin erityisvaatimuksia varten.
V: Hanyaolla on vakiokokoisia varastoja nopeaa toimitusta varten. Räätälöityjen tilausten toimitusaika riippuu määrästä ja teknisistä tiedoista. Ota yhteyttä myyntitiimiin saadaksesi lisätietoja.
V: Kyllä, ilmaisia näytteitä on saatavilla arvioitavaksi. Myös kolmannen osapuolen testaus voidaan järjestää pyynnöstä.
TheSähköeristys voimapaperi alkaenHanyaotarjoaa luotettavan ja tehokkaan eristysratkaisun muuntajille, moottoreille ja tehokaapeleille. Korkean puhtautensa, erinomaisen mekaanisen lujuutensa ja tasaisten dielektristen ominaisuuksiensa ansiosta se täyttää sähköteollisuuden vaativat vaatimukset. Kolmannen osapuolen testauksen, joustavien räätälöintivaihtoehtojen ja laatuun sitoutumisen tukemana Hanyao on ansainnut asiakkaiden luottamuksen Lähi-idässä, Euroopassa ja Aasiassa. Tiedustelut, tekniset tiedot tai näytteiden ja tarjousten pyytäminen,theHanyaojoukkue on käytettävissätarjota yksityiskohtaisia tuotetietoja ja reagoivaa tukea.
