Sähköeristys FR4 Epoksilasikuitulevy

Laadukas Hanyao Electrical Insulation FR4 Epoksilasikuitulevy on elektroniikka- ja sähköteollisuuden yksinkertaisin ja laajimmin käytetty alustamateriaali. Hanyao valmistaa ja toimittaa ammattimaisesti sähköeristysmateriaaleja, joita käytetään laajalti erilaisissa muuntajissa, moottoreissa ja muissa sähköeristystarkoituksiin. FR-4 on G10:n palosuojattu päivitys ja alan standardi sähkö- ja elektroniikkasovelluksiin.

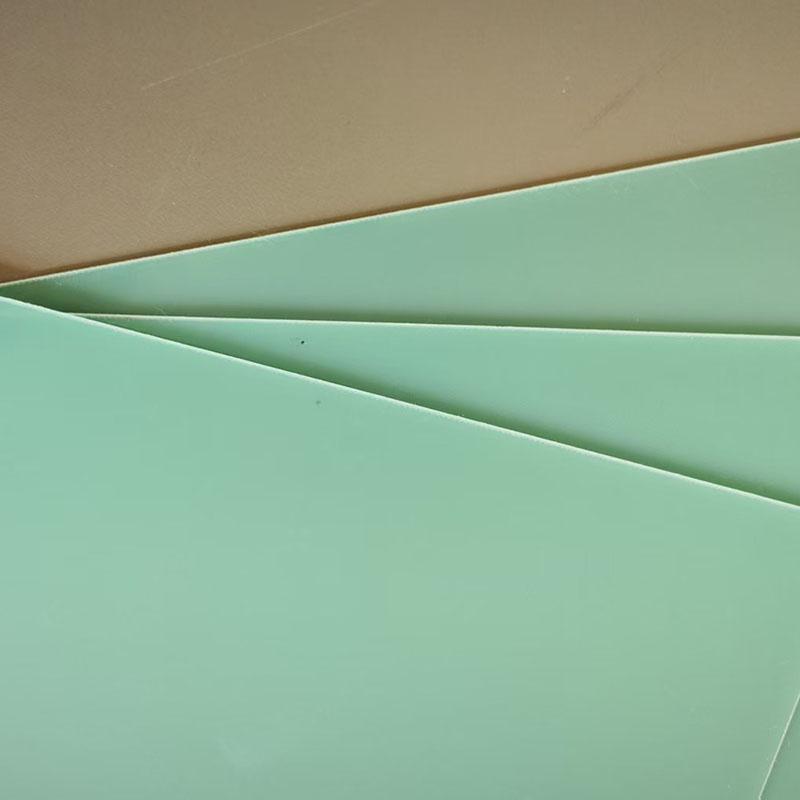

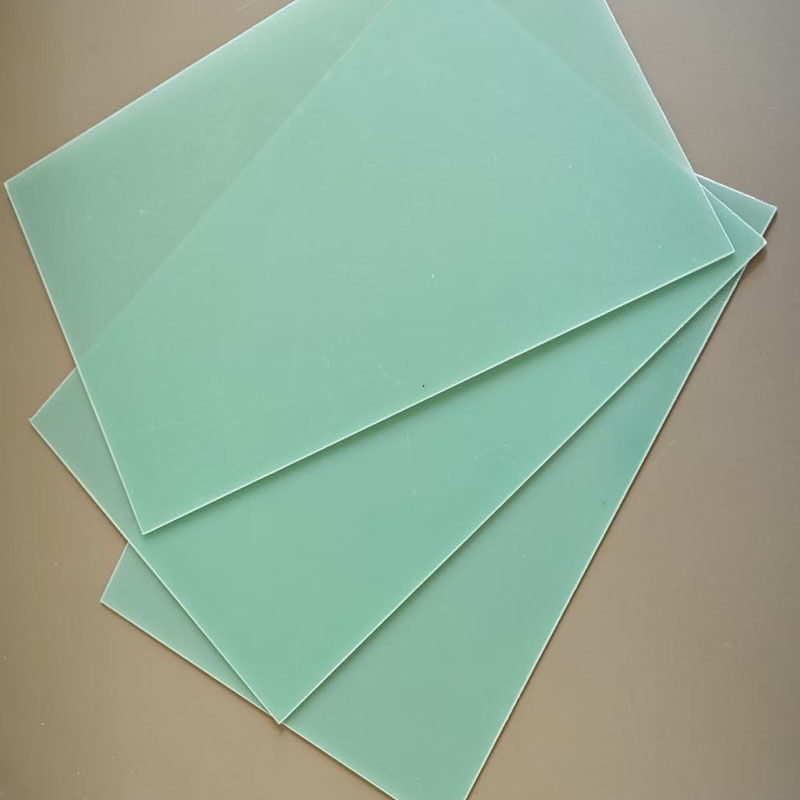

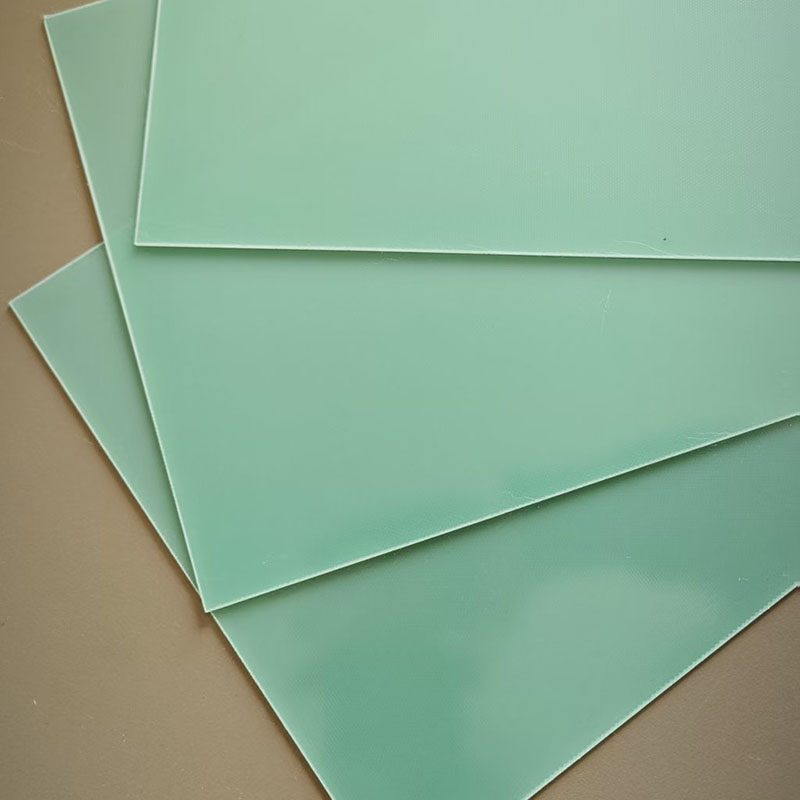

Sähköeristys Hanyaon tehtaan FR4 Epoksilasikuitulevy on komposiittilaminaattimateriaali, joka on valmistettu kyllästämällä elektroninen lasikuitukangas (E-Glass) epoksihartsilla liimana ja kovettamalla se kuumapuristamalla. Se on tyypillisesti läpikuultavaa keltaista läpinäkymättömään vihreään (väri on palamista hidastavaa, sinistä, epoksia ja muita värejä). Pinta on sileä. FR4 epoksilasikuitulevyllä on erinomaiset mekaaniset ominaisuudet, dielektriset ominaisuudet ja lämmönkestävyys.

Lasikuitukangas antaa sille suuren mekaanisen lujuuden, mikä tekee siitä kestävän taipumista ja muodonmuutoksia ja tarjoaa erinomaisen tuen ja kiinnityksen elektronisille komponenteille. Sen mittamuutokset ovat minimaaliset erilaisissa ympäristöolosuhteissa (kuten lämpötilan ja kosteuden vaihtelut), mikä varmistaa piirin tarkkuuden. FR-4 epoksilevy on erittäin luja, erittäin eristävä, paloa hidastava, lämmönkestävä, helposti käsiteltävä ja edullinen komposiittitekniikkamateriaali. Se on ensisijainen materiaali, jota käytetään jäykkien painettujen piirilevyjen valmistuksessa ja tukee koko modernia elektroniikkateollisuutta.

Parametrit

Tuote Parametrin nimi Vaatimukset Testimenetelmä
Mekaaniset ominaisuudet Tiheys 1,80 - 1,90 g/cm³ -
Taivutusvoima ≥ 400 MPa IPC-4101 / GB/T 4722
Vetolujuus ≥ 300 MPa IPC-4101
Kimmomoduuli ≥ 20 GPa -
Poissonin suhde ~0,18 -
Lämpöominaisuudet Pitkäaikainen lämmönkestävyys 130 - 150 °C -
lämpövääristymän lämpötila ≥ 130 °C ASTM D648
Lasittumislämpötila 130 - 180 °C (Tg) Keski Tg: 135 - 150 ° CHkorkea Tg: 170 - 180 °C DSC / TMA
Terminen hajoaminen Lämpötila > 320 °C (Td5 %) TGA
Lineaarinen laajenemiskerroin 13 - 18 ppm/°C (X-Y-akseli)60 - 80 ppm/°C (Z-akseli IPC-TM-650
Lämmönjohtavuus 0,2 - 0,3 W/(m·K) ASTM C177
Sähköiset ominaisuudet Dielektrinen lujuus ≥ 40 kV/mm ASTM D149
Tilavuusvastus ≥ 10¹² MΩ·cm ASTM D257
Pintavastus ≥ 10¹² MΩ·cm ASTM D257
Suhteellinen permittiivisyys 4,2–4,8 (1 MHz / 1 GHz) ASTM D150
Dielektrinen häviötekijä 0,015–0,025 (1 MHz / 1 GHz) ASTM D150
Palonsuoja ja muut ominaisuudet Paloa hidastava laatu UL 94 V-0
Hygroskooppisuus 0,1 % - 0,2 % (Sähköiset ominaisuudet ja Tg laskevat veden imeytymisen jälkeen.) ASTM D570
Kemiallinen kestävyys Erinomainen
Prosessoitavuus Erinomainen

Vastuuvapauslauseke: Kuvatut suorituskykyluvut, parametrit ja ominaisuudet ovat tyypillisiä arvoja tietyissä testiolosuhteissa ja voivat vaihdella todellisissa sovelluksissa. Ne eivät ole takuu tai suoritustakuu kaikissa olosuhteissa. Käyttäjät ovat vastuussa tuotteen soveltuvuuden tarkistamisesta aiottuun käyttötarkoitukseensa.

Tuotteen ominaisuus ja sovellus

1. Sähköeristys FR4 Epoksilasikuitulevy kestää lämpötilaa jopa 130 ℃.
2. Sen liekinkestävyys on UL 94-V0.
3.Sillä on erinomainen mekaaninen lujuus, ja lasikuitukangas tarjoaa erittäin korkean lujuuden ja mittavakauden, mikä tekee siitä sopivan rakenne- ja tukikomponentiksi.
4.Sillä on korkea eristysvastus, suuri tilavuusvastus ja korkea pintaresistanssi, mikä voi tehokkaasti eristää virran ja estää oikosulkuja.
5. Käytetään jakelukaapina, kytkinlaitteisto sisältää virtakiskoeristysväliseiniä, tukia, valokaarisammutusverkkoja tai muuntajien eristäviä väliseiniä, kehyksiä ja tukia
